固定式扦样器

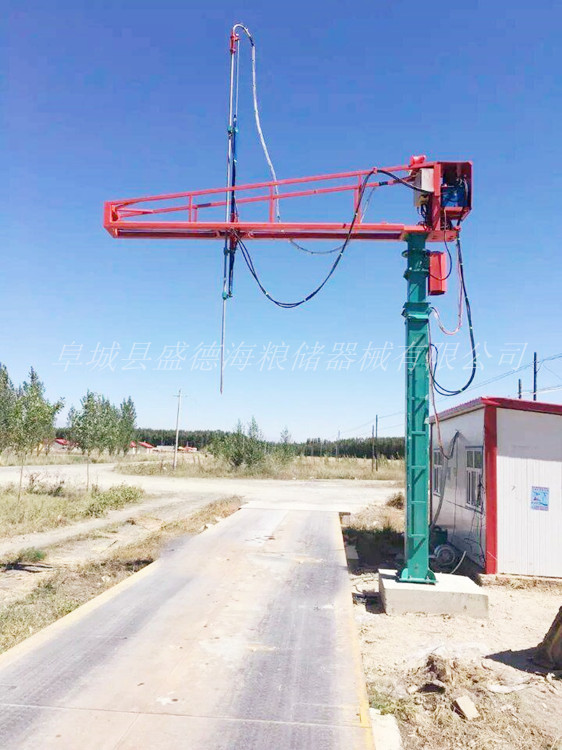

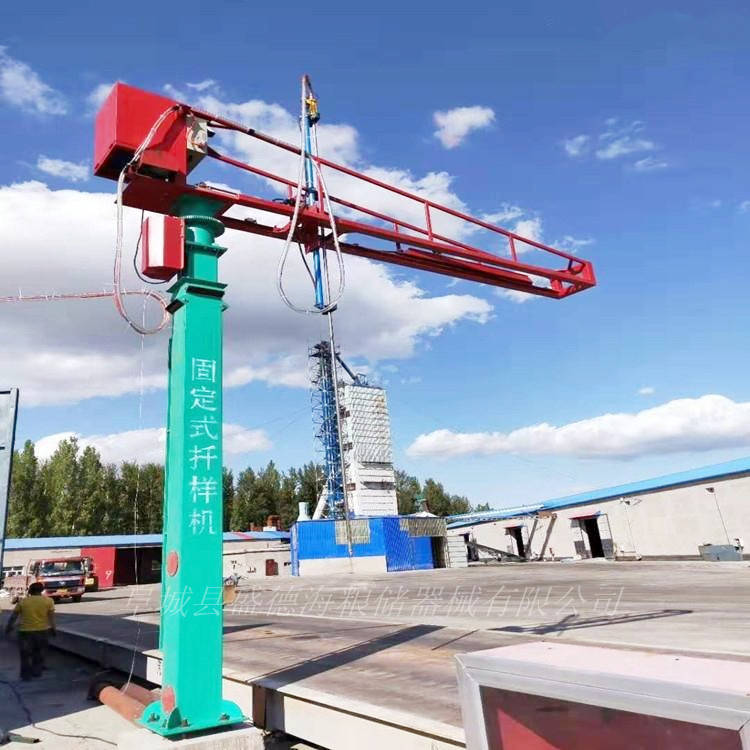

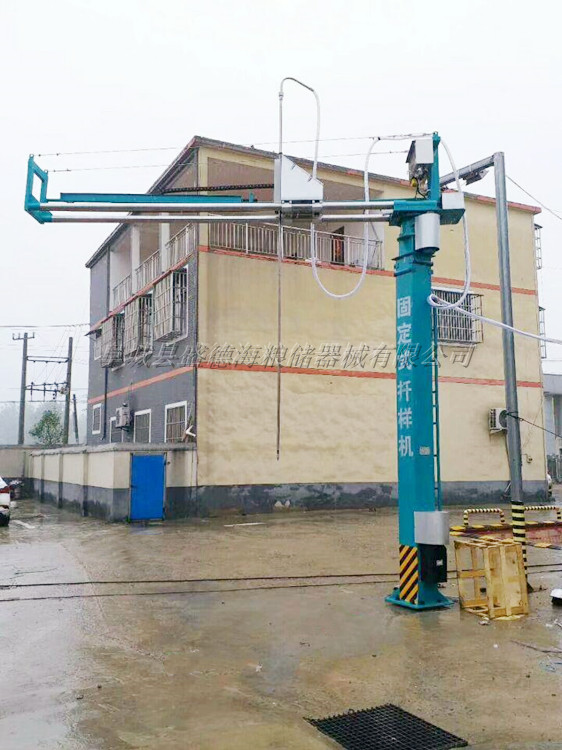

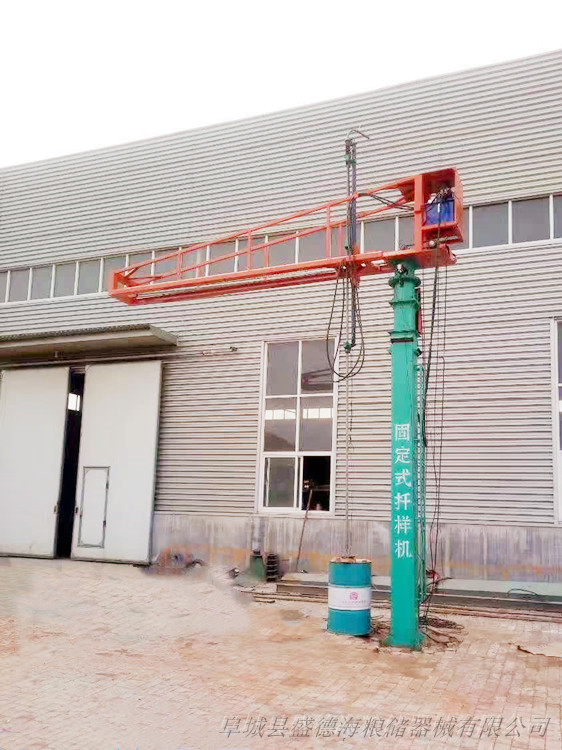

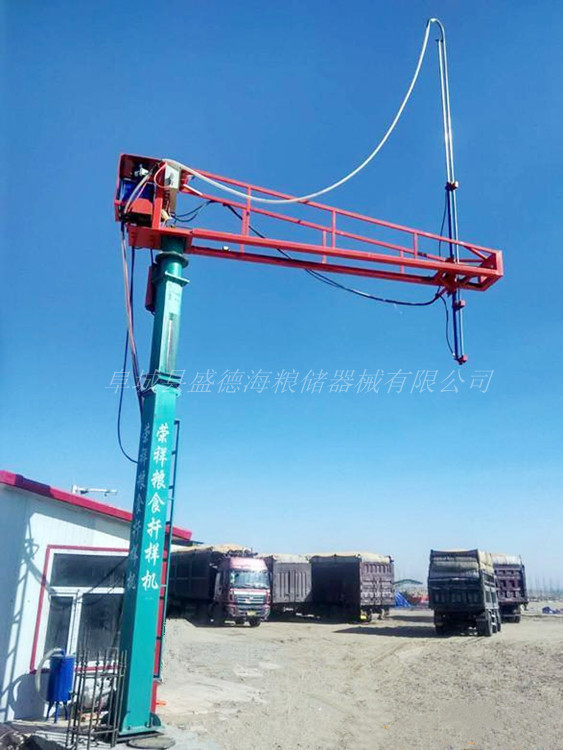

粮食扦样器是专门为实现车载包装粮食、散粮无盖运输车的自动扦样而设计制造的。主体结构如图所示，它的工作机构可沿Z轴旋转的以及沿X轴移动。以上两个动作全是遥控自动操作。整机系统刚性好，调节和维修方便。是车载粮食抽样检验检测的关键设备。扦样模块主要由扦样杆和动力单元组成。模块整体可沿大臂上的导轨移动以满足对不同粮点的取样。扦样杆自动伸缩高度为2.5m，由动力单位带动用于扦插及抽取车箱内粮食样品并通过管道运输至于室内。立柱地表面以上部分为300*300毫米方形钢管为骨架，下与地埋件连接，（地埋件为钢筋龙骨混凝土结构，深埋地下，其固定整个机器的作用），上与大臂旋转系统连接，整体高度5米左右，外观整体兼顾。机身牢固的固定在地上，结实。旋转大臂不锈钢导轨结构，其一端与大臂旋转系统连接，臂展5.3米。由电力驱动，可沿Y轴360°旋转，并可以伸缩，以满足对车箱内粮食前后不同部分的取样效果。

全自动扦样机是专门为实现车载、散粮无盖运输车的自动扦样而设计制造的，整机系统刚性好，自动化程度高、视频监控、遥控操作、省时省力、操作方便，是车载粮食抽样检验检测的关键设备。

主要技术参数：

1、旋转臂长5000mm（可根据用户要求制作）

2、扦样杆长5000mm（可根据用户要求制作）

3、遥控器开关控制板电源：380V

4、遥控器电池型号：#电池

5、旋转电机：380V、0.75kw

6、扦样小车移动电机：380v 1.5kw

7、扦样杆升降电机：380v、3kw

8、吸粮器：380v、7.5kw

9、显示屏尺寸：19英寸
